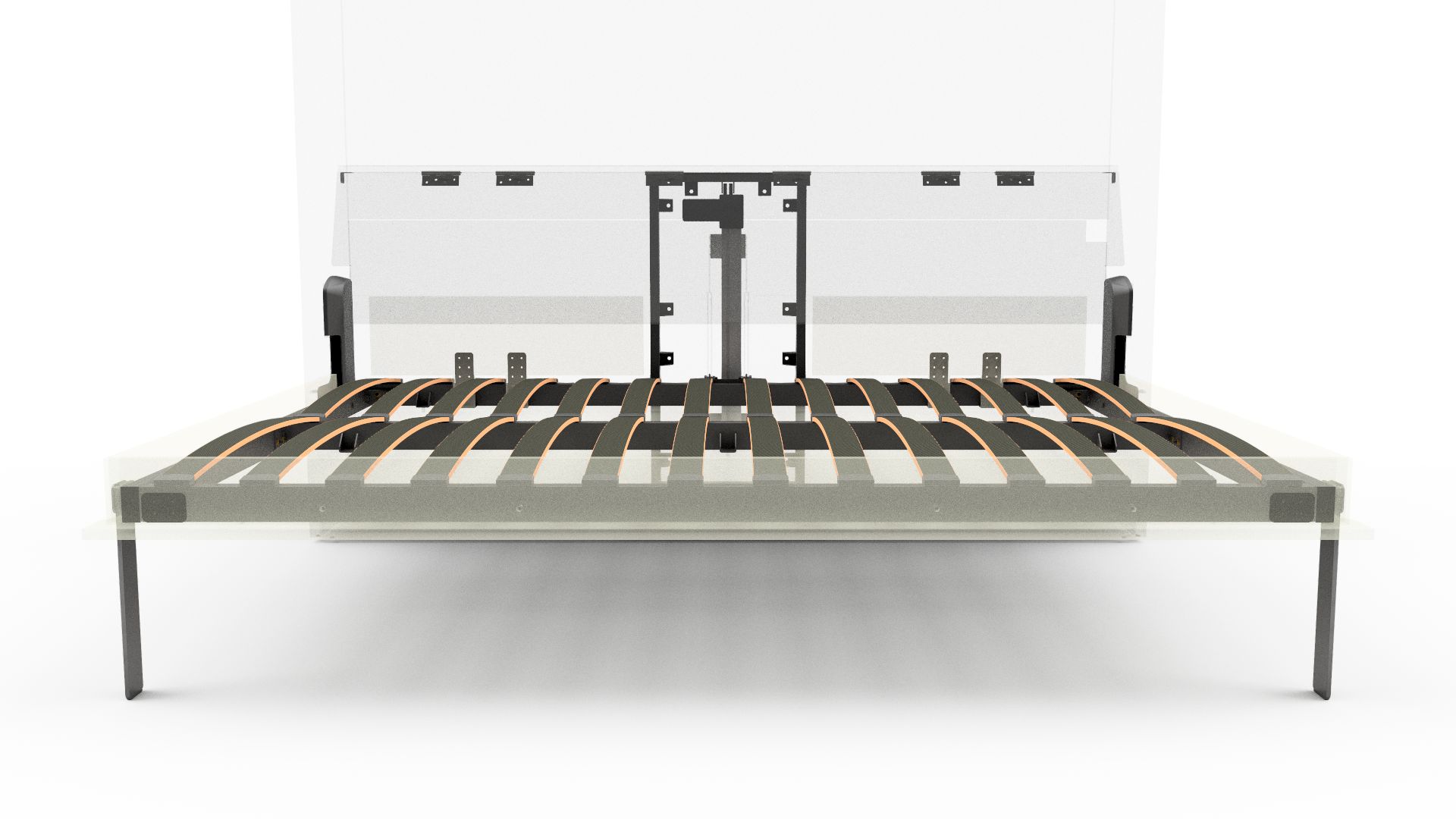

K72电动壁床系列
为上翻门带来多样动感效果

产品信息

床垫重量 (KG)
20(900宽款式)
20-30(1200-1500 宽款式)
床垫厚度(MM)
低于150
开合时间(S)
50-60(K68-400 电动 1500 宽款)
30-35(其他款)
标准电源(S)
220VAC/50Hz

备注：
1. 短遮板，门板，床腿板，护撑板，框板是在安装指示里依据步骤安装
2. 内高尺寸：顶板到底板的尺寸
  内宽尺寸：左侧板内侧到右侧板内侧的尺寸
3. 凡柜体图标有内牙孔的请按照内牙孔技术要求进行开孔
4.​ 柜体的外观尺寸，展开尺寸，门板离地尺寸在柜体图的前两页里提供
5. 板材材料建议使用颗粒板或多层板
6. 柜体图内标为隐孔的纯为定位作用，没有技术要求
K72电动壁床柜体安装信息

产品信息

床垫重量 (KG)   床垫厚度(MM)
20(900宽款式)  低于150
20-30(1200-1500 宽款式)
开合时间(S)   标准电源
50-60(K68-400 电动 1500 宽款)
30-35(其他款)
 220VAC/50Hz
备注：
  1. 短遮板，门板，床腿板，护撑板，框板是在安装指示里依据步骤安装
  2. 内高尺寸：顶板到底板的尺寸
    内宽尺寸：左侧板内侧到右侧板内侧的尺寸
  1. 凡柜体图标有内牙孔的请按照内牙孔技术要求进行开孔
  2. 柜体的外观尺寸，展开尺寸，门板离地尺寸在柜体图的前两页里提供
5.板材材料建议使用颗粒板或多层板
6.柜体图内标为隐孔的纯为定位作用，没有技术要求
K72电动壁床柜体安装信息

可供款式

1200X1900(2000
1500X1900(2000)
1200X1900(2000)S
1500X1900(2000)S

可供款式

1200X1900(2000)   1200X1900(2000)S
1500X1900(2000)   1500X1900(2000)S

安装视频

K72电动壁床-加工及安装信息
步骤A
K72电动壁床-加工及安装信息
步骤B
K72电动壁床-加工及安装信息
步骤C
K72电动壁床-加工及安装信息
步骤D
K72电动壁床-加工及安装信息
步骤E
K72电动壁床-加工及安装信息
步骤F
K72电动壁床-加工及安装信息
步骤G
K72电动壁床-加工及安装信息
步骤H
K72电动壁床-加工及安装信息
步骤I
K72电动壁床-加工及安装信息
步骤J
K72手动壁床-加工及安装信息
步骤K
K72手动壁床-加工及安装信息
步骤L

建议搭配安装工具

手电钻
手电钻
六角匙
六厘/八厘
六角匙
胶锤
胶锤子
十字批
十字批
